LA GAMME VIS D'ETANCHÉITÉ

Les vis d'étanchéité sont adaptables à votre application : longueur, taille, revêtement, empreinte, ...

Cliquez sur l'empreinte correspondant à votre besoin...

Vis tete hexagonale avec joint etanche silicone
Hexagonale

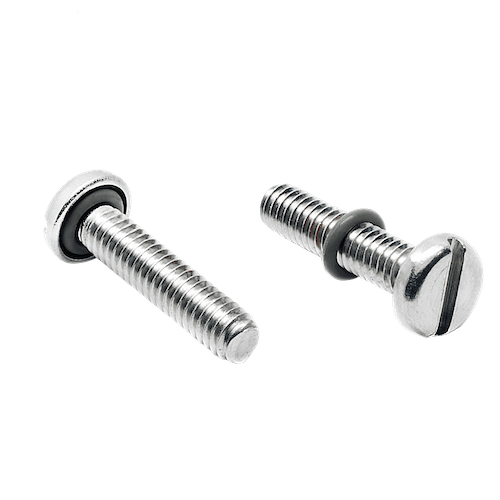

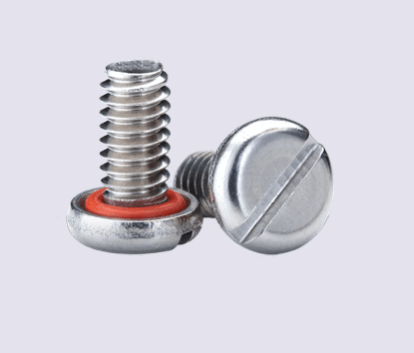

Cylindrique bombee fendue avec joint etanche
Fendue

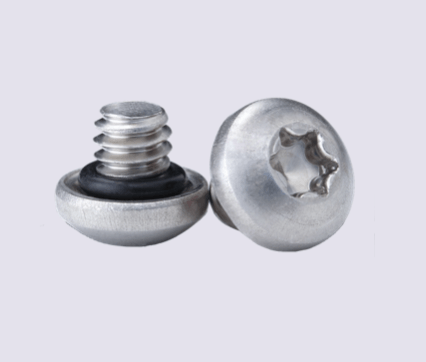

Vis Bouton Torx avec joint etanche
Torx

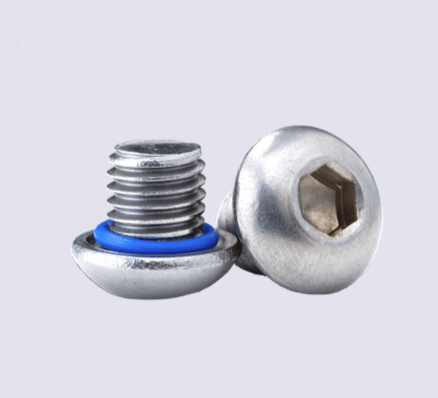

Vis Bouton hexagonale creuse avec joint etanche
Six Pans creux

PRINCIPE DE LA GORGE USINÉE SOUS LA TÊTE DE VIS

Grâce à sa conception brevetée, nos solutions assurent une protection et une étanchéité parfaites à vos systèmes. Ce système intègre un joint torique en silicone dans une gorge usinée sous la tête de la vis. Celui-ci est compressé à l’intérieur de l’alésage et non entre la tête de vis et la surface de contact.

Lors du serrage, le contact direct entre la tête de vis et le support est donc maintenu. Sans cette gorge, le joint torique n’assurerait pas une bonne étanchéité, il serait compressé (ou détérioré) par la tête de vis sur la surface de contact et serait irrémédiablement endommagé.

Ce nouveau système a été conçu pour ne pas compresser le joint de plus de 20% lui garantissant ainsi une meilleure tenue et une durée de vie accrue.

Cela permet aussi plusieurs réutilisations de l'ensemble vis / joint sans risque d'oublier le joint ou de réutiliser un joint détérioré lors des opérations de maintenance.

Cette technologie s'adapte à toutes les vis à partir de M2 et en fonction de la tête de vis (Cruciforme, CHC, Hexagonale, fraisée, ...).

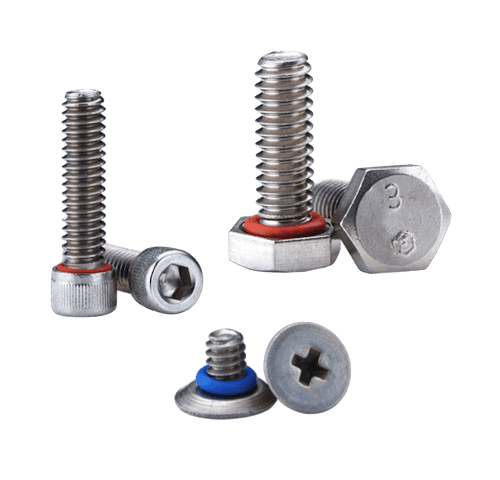

vis avec joint toutes têtes, toutes empreintes pour fixations étanches

PRINCIPE DE LA GORGE USINÉE SOUS LA TÊTE DE VIS

Une gorge est usinée sous la tête des vis pour recevoir un joint torique qui permet l'étanchéité parfaite de votre équipement.

La gorge est assez profonde pour permettre d'y loger le joint, sans perdre le contact métal / métal. La dimension de l'usinage est spécialement étudiée pour ne pas fragiliser la pièce.

Un lamage est préconisé pour recevoir une partie du joint, voir le dessin ci-dessous :

lamage a réaliser pour recevoir la vis et le joint torique

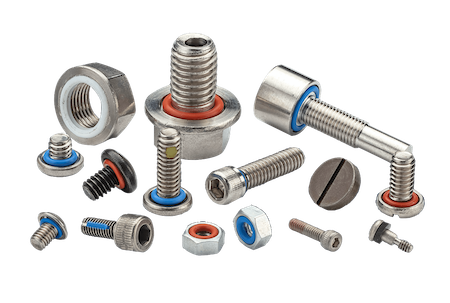

Comment choisir le matériau de votre étanchéité des vis

QUEL CAOUTCHOUC CHOISIR POUR LE JOINT D'ÉTANCHÉITÉ ?

Il existe plusieurs types de joints pour que votre visserie étanche soit compatible avec l'environnement de votre application. En standard, c'est le silicone qui est utilisé à la fabrication. Voici les différents élastomères proposés :

Silicone
Fluoro-silicone
Néoprène
Buna N (Nitrile)
Fluorocarbone (Viton® )
EPDM (éthylène-propylène-diène monomère)

La production d'élastomères est l'un des domaines les plus dynamiques de la fabrication et il existe plus de 20 types d'élastomères différents qui remplissent des fonctions différentes à la fois dans les procédés de fabrication que dans les produits finis eux-mêmes.

Le type d'élastomère affecte les propriétés physiques, les fonctions et la durée de vie de vos pièces. Par conséquent, il est important de tester différents élastomères lors de l’assemblage de votre produit afin de déterminer celui qui convient le mieux à vos besoins.

Nous vous proposons ici un guide pratique des différents types d'élastomères utilisés ainsi que certaines de leurs applications les plus courantes.
