Protections pour interrupteurs à levier
PROTECTIONS POUR INTERRUPTEURS A LEVIER
Ces capuchons ou protections sont spécialement étudiés pour protéger tous types d'interrupteurs à levier. Il s'agit d'interrupteurs ON/OFF, 3 positions ou encore de disjoncteurs. Il existe deux types de configurations pour ces protections d'interrupteurs à levier. La configuration A ou B recouvre la totalité du levier et la configuration C ou D s'arrête à la base du levier. Cette deuxième configuration est utilisée lorsqu'il s'agit d'un levier sur mesure qui ne convient pas aux configurations standard.
PARTICULARITES DES PROTECTIONS POUR INTERRUPTEURS A LEVIER
Les protections d'étanchéité sont conçues pour protéger tous types d'interrupteurs à levier. Elles s'adaptent en fonction de la hauteur, du diamètre du levier.
La partie entre la fixation (écrou) et le haut du capuchon est étudiée pour apporter la souplesse nécessaire à l'activation de l'interrupteur.
Dans le cas d'une protection ouverte, la base du levier de l'interrupteur est compressée par la capuchon.
Les capuchons ouverts sont identifiés dans le tableau ci-dessous avec les design C et D
Le tableau ci-dessous recense l'ensemble des configurations possibles pour les capuchons / protections pour les interrupteurs à levier.
| Référence | Filetage | Pas | Design | Largeur de la base | Diamètre max. du levier | Hauteur | Matériau | Durometer |
|---|---|---|---|---|---|---|---|---|

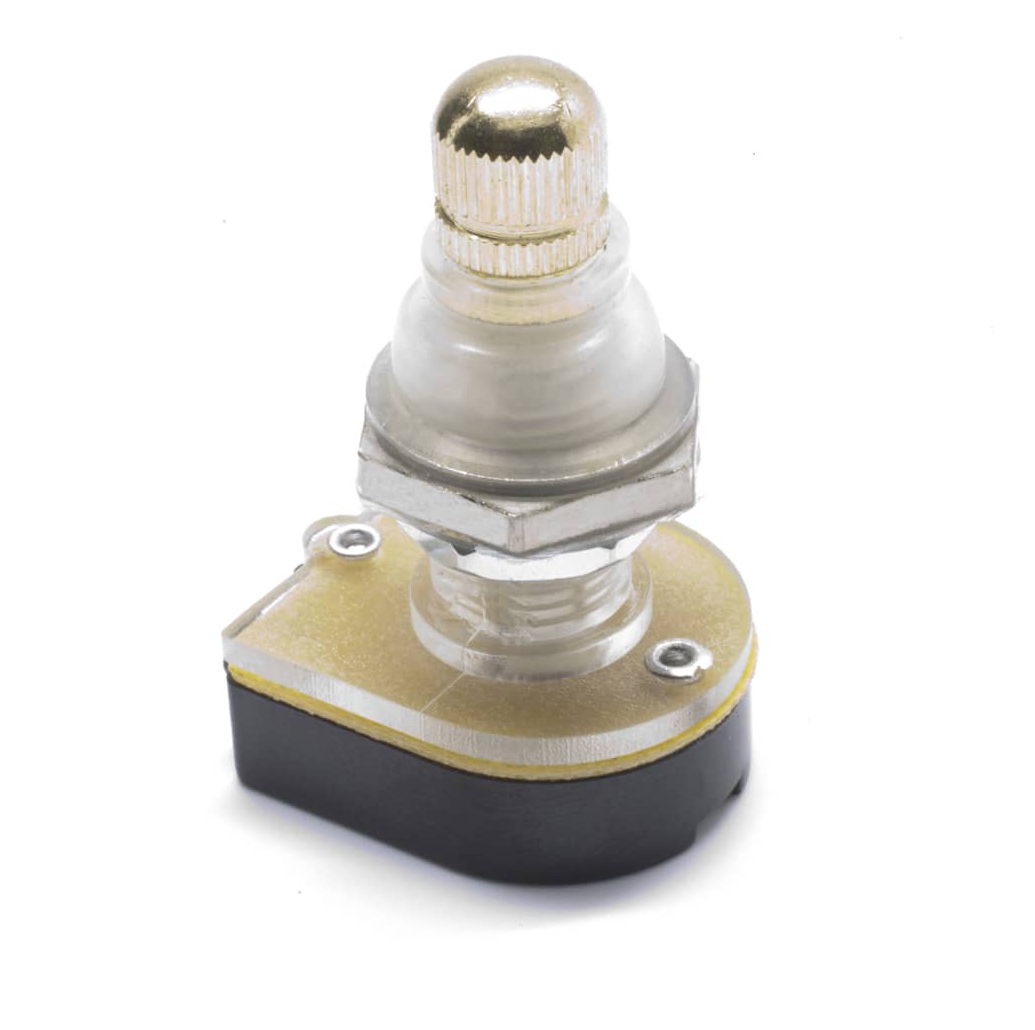

| OP716 | UNC | 7/16-28 UNEF-2B | D | .625H | 0.250" | 0.55" | Silicone A-A-59588 | 50 |
| OP715 | UNC | 15/32-32 UNS-2B | D | .625H | 0.250" | 0.55" | Silicone A-A-59588 | 50 |
| OP717 | UNC | 7/16-32 UN-2B | D | .625H | 0.250" | 0.55" | Silicone A-A-59588 | 50 |
| TH601 | UNC | 15/32-32 UNS-2B | C | .625H | 0.100" | 0.412" | Silicone A-A-59588 | 50 |
| TH602 | UNC | 1/4-40 UNS-2B | C | .375H | 0.125" | 0.260" | Silicone A-A-59588 | 50 |
| TH603 | UNC | 15/32-32 UNS-2B | B | .625H | 0.219" | 0.85" | Silicone A-A-59588 | 50 |
| TH604 | Metric | M12 x 1.00 | C | .625H | 0.100" | 0.412" | Silicone A-A-59588 | 50 |
| TH605 | UNC | 1/4-40 UNS-2B | A | .375H | 0.071" | 0.500" | Silicone A-A-59588 | 50 |

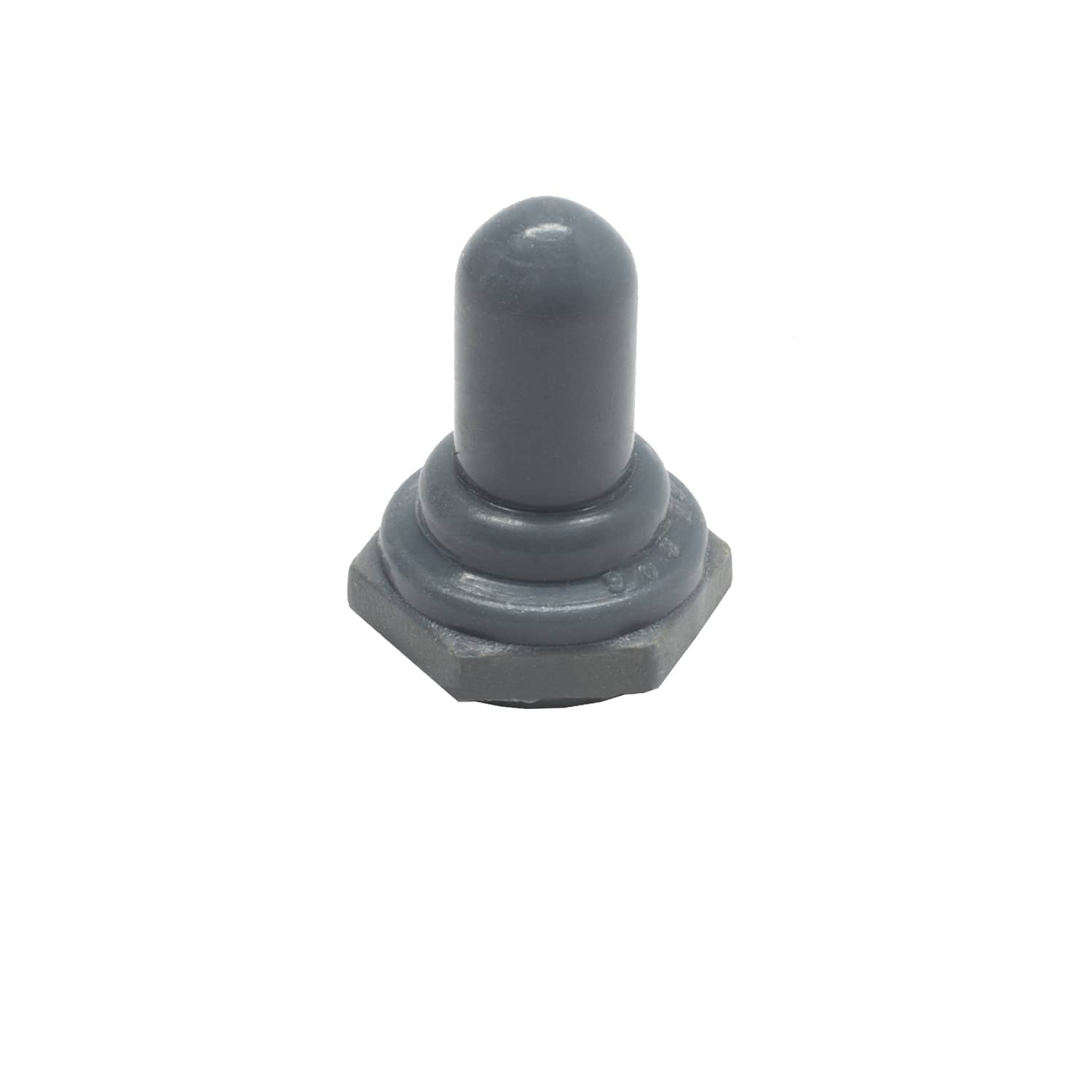

| TH606 | UNC | 15/32-32 UNS-2B | A | .625H | 0.219" | 0.885" | Silicone A-A-59588 | 50 |
| TH607 | UNC | 15/32-32 UNS-2B | A | .625H | 0.219" | 1.09" | Silicone A-A-59588 | 50 |

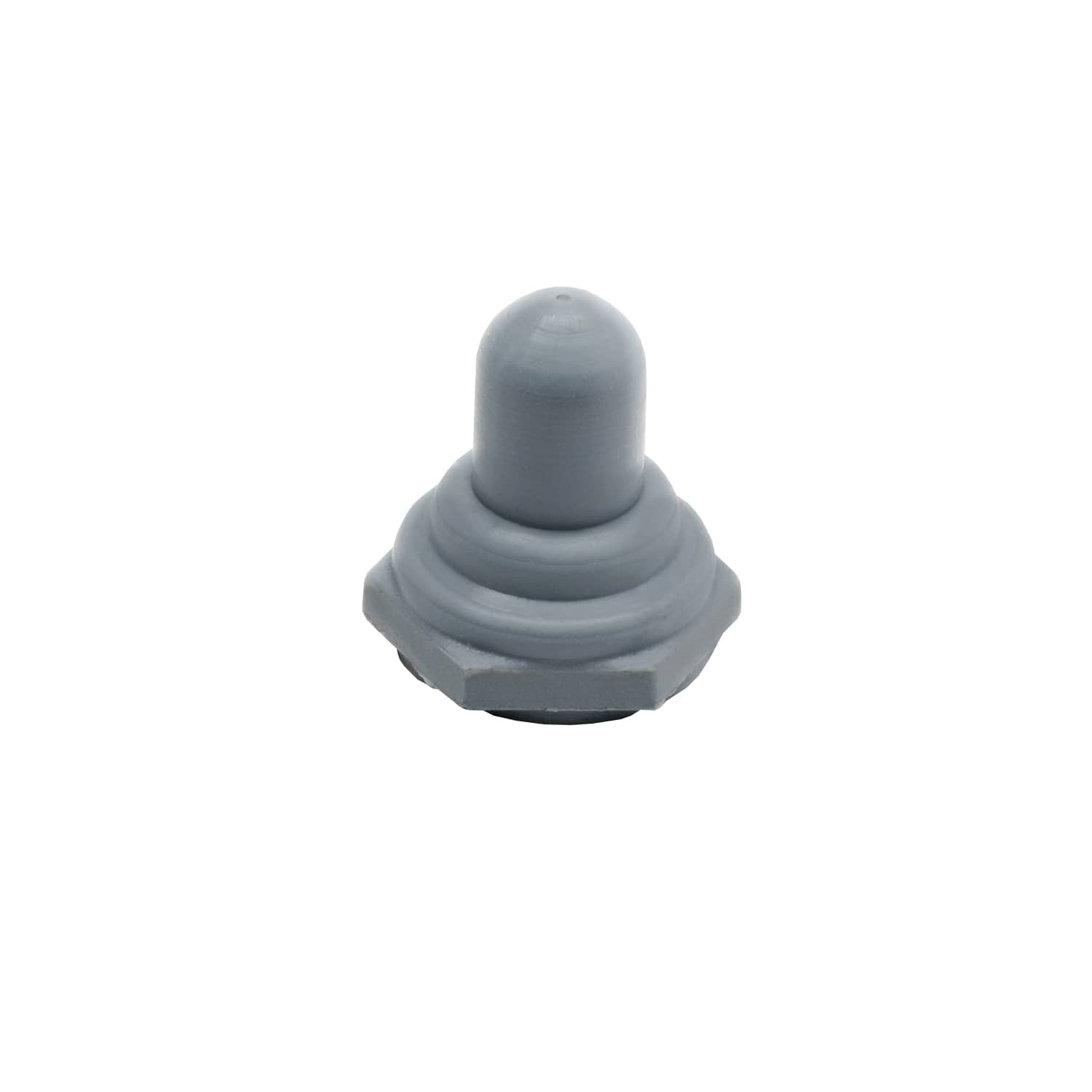

| TH608 | UNC | 15/32-32 UNS-2B | A | .625H | 0.204" | 0.745" | Silicone A-A-59588 | 50 |
| TH609 | UNC | 15/32-32 UNS-2B | A | .625H | 0.219" | 0.945" | Silicone A-A-59588 | 50 |
| TH610 | Metric | M12 x 1.00 | A | .625H | 0.219" | 0.945" | Silicone A-A-59588 | 50 |
| TH611 | Metric | M12 x 1.00 | A | .625H | 0.219" | 0.885" | Silicone A-A-59588 | 50 |
| TH612 | UNC | 15/32-32 UNS-2B | A | .625H | 0.400" | 1.3" | Silicone A-A-59588 | 50 |
| TH613 | Metric | M12 X 0.75 | A | .625H | 0.219" | 0.945" | Silicone A-A-59588 | 50 |
| TH614 | UNC | 1/4-32 UNEF-2B | A | .375H | 0.071" | 0.500" | Silicone A-A-59588 | 50 |
| TH615 | UNC | 7/16-32 UN-2B | C | .625H | 0.240" | 0.412" | Silicone A-A-59588 | 50 |
| TH616 | UNC | 7/16-32 UN-2B | A | .625H | 0.219" | 0.885" | Silicone A-A-59588 | 50 |
| TH617 | Metric | M12 X 0.75 | A | .625H | 0.219" | 0.885" | Silicone A-A-59588 | 50 |
| TH618 | UNC | 1/2-32 UNS-2B | A | .625H | 0.219" | 0.885" | Silicone A-A-59588 | 50 |
| TH619 | UNC | 1/2-32 UNS-2B | C | .625H | 0.240" | 0.412" | Silicone A-A-59588 | 50 |
| TH622 | UNC | 15/32-32 UNS-2B | A | .625H | 0.300" | 1.16" | Silicone A-A-59588 | 50 |

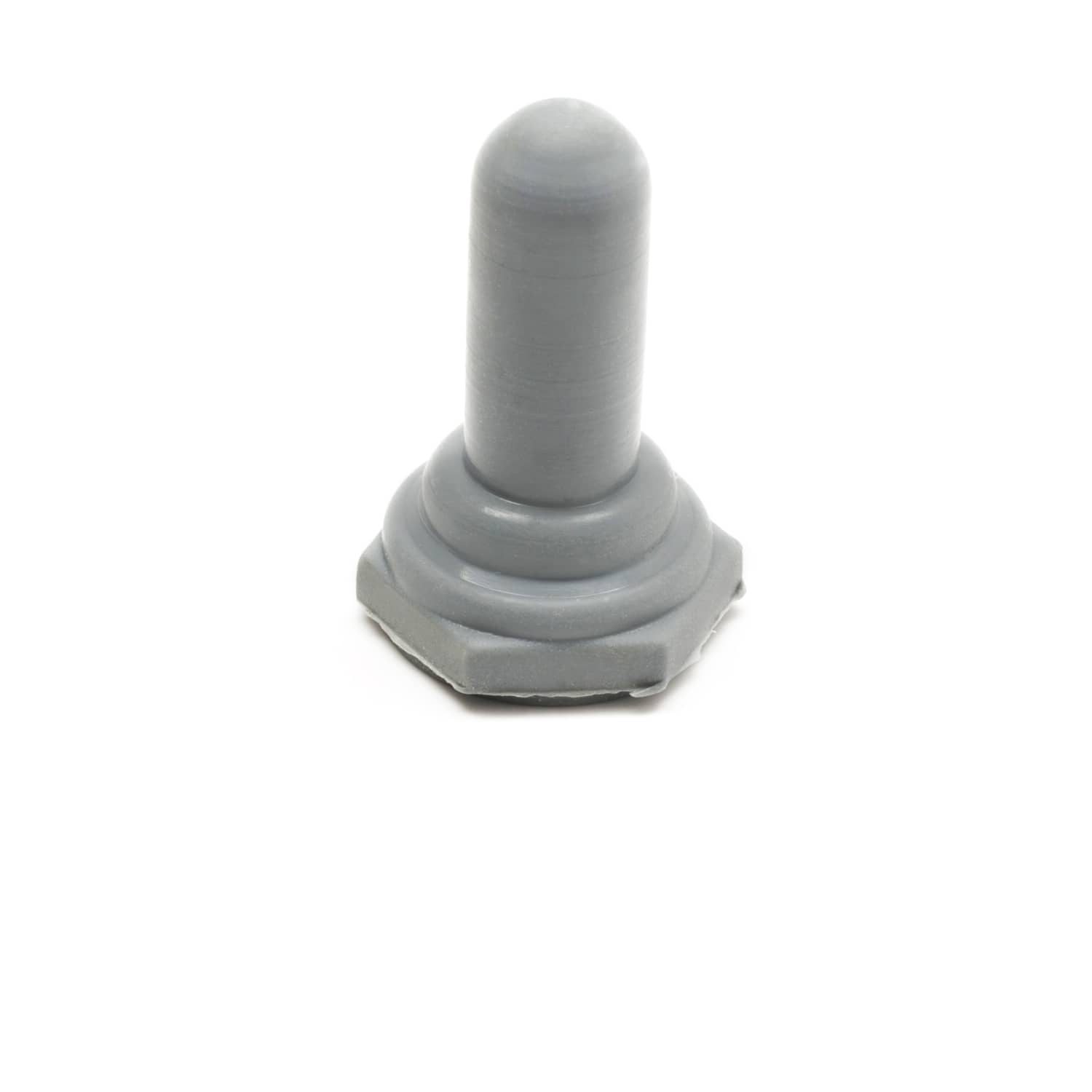

| TH624 | UNC | 1/2-32 UNS-2B | A | .625H | 0.219" | 1.09" | Silicone A-A-59588 | 50 |
| TH627 | UNC | 1/4-40 UNS-2B | A | 0.375H | 0.118" | 0.665" | Silicone A-A-59588 | 50 |
| TH628 | UNC | 10-48 UNS-2B | C | 0.323H | 0.037" | 0.228" | Silicone A-A-59588 | 50 |
| TH625 | UNC | 15/32-32 UNS-2B | A | 0.625H | 0.256" | 0.885" | Silicone rubber conforms to A-A-59588, GR 62 | 50 |
| TH626 | Metric | M12 X 0.75 | A | 0.625H | 0.219" | 1.09" | Silicone rubber conforms to A-A-59588, GR 62 | 50 |
